JZC250混凝土搅拌机

郑州昌利建机生产的JZC250搅拌机属于双锥型拌筒正转搅拌、反转出料的自落式混凝土搅拌机,可搅拌塑性和半干硬性混凝土,JZC250混凝土搅拌机拌筒由齿圈转动。适用于一般建筑工地、道路、等工程和中小混凝土构件厂。

昌利建机

产品优势

JZC250搅拌机是自落式反转出料混凝土搅拌机,由齿圈带动拌筒,运行时正转搅拌,反转出料,可搅拌塑性、半干硬性混凝土,可在一般的建筑工程、道路、桥梁工程与混凝土预制厂使用。

昌利JZC250搅拌机按照GB/T9142-2000《混凝土搅拌机》设计制造,工艺先进,设计理念先进,同时具有出料快、搅拌质量好、造型经典大方、轻便灵活等特点,是一种先进的机型。

JZC250搅拌机具体特点如下:

1.设计要求严格,工艺精湛

2.搅拌均匀,搅拌质量好

3.品牌保障,售后服务好

4.结构合理,维修保养方便

5.多功能性,可搅拌多种物料

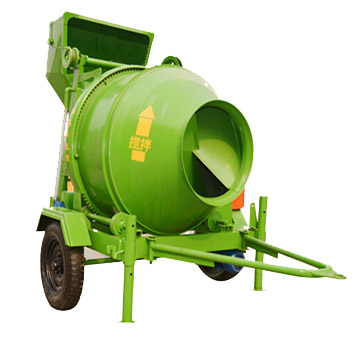

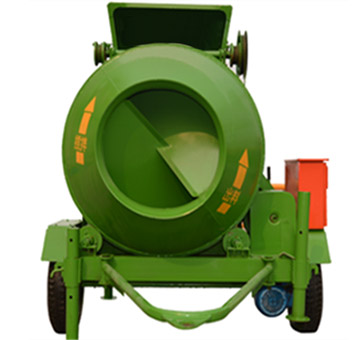

产品展示

技术参数

JZC250搅拌机详细参数
出料容量 250升 搅拌筒转速 17转/分
进料容量 320升 骨料大粒径 60mm
生产率 6-8m³/h 轮胎规格 6.50-16
搅拌提升功率 4kw 大施行速度 20kg/h
水泵功率 0.55kw 供水精度 误差≤2%

工作原理

JZC250混凝土搅拌机由进料机构、搅拌机构、传动机构、供水机构、底盘及电控系统等组成。

(一) JZC250搅拌机进料机构

进料机构由上料架、进料斗及提升装置等组成。JZC250混凝土搅拌机的进料机构。进料斗的上升或下降手操纵杆控制。进料斗上升由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动。料斗的上限位置由限位装置控制,料斗到位时,离合器自动脱开,料斗的下降靠料斗本身的自重下落,料斗落地时将手松开。

(二) JZC250搅拌机搅拌机构

搅拌机构是搅拌机的工作部件,由拌筒、托轮及传动系统组成。

搅拌筒的构造,简体为双锥形,筒内焊有高、低叶片,分别与拌筒轴线成一定夹角。搅拌机随着拌筒旋转,叶片使物料在提升、下落的同时,又作轴向往复搅动,因此搅拌强烈,效果较好。JZC250混凝土搅拌机的搅拌时间约需35S-45S。

在抖筒的出料锥体内部,焊有一对出料叶片,当混凝土拌好后,改变拌筒旋转方向,混凝土即经低叶片及出料叶片由出料锥口部排出。

搅拌筒由四个托轮支承,搅拌筒的旋转是由电动机通过传动系统带动装在简体上的大齿圈子而实现的,工作可靠,拌筒的正反转是由电动机换向实现的。

(三) 混凝土的搅拌时间供水系统

供水系统由电动机、水泵、调节阀、吸水阀及管路组成。

起动水泵,即可将水注入拌筒,搅拌每罐混凝土所需水量,由电控系统中的时间继电器控制水泵运转时间来掌握,当按钮旋转到“时控”位置时,水泵会按设定的时间运转和自动停止。当按钮旋转到“手动”位置时,可以连续供水。

(四)混凝土的搅拌时间 底盘

底盘为焊接结构。下部装走轮胎两个,前部装牵引杆供拖行之用。

(五) 混凝土的搅拌时间电气系统

JZC250混凝土搅拌机设有电气控制箱,装在整机上,操作按钮及时间继电器均安装在箱门上,并设有防护罩。
