混凝土配料机—搅拌站必备

昌利建机生产的混凝土配料机板材厚、焊接好、密封强,型号齐全,不同仓斗、不同容量,可根据用户的不同混凝土配比设定,自动进行物料的配料程序,机优价低,欢迎订购。

昌利建机

混凝土配料机是一种与搅拌机配套使用的前台自动配料设备。它可根据用户设计的混凝土配比自动完成砂、石等两种以上物料的配料程序。昌利集团所生产的配料机采用电子称量,微机控制,数字显示,控制台操作。具有称量准确,配料精度高,速度快,控制系统性能可靠,操作简便等特点,与混凝土搅拌机配套使用,组成不同生产规模的简易搅拌站。适于各种建筑工地、混凝土预制构件厂使用,是提高生产效率,降低劳动强度,保证混凝土质量的理想设备。

结构组成

混凝土配料机由给料系统、称量系统与电控系统组成。

1.给料系统:由储料斗与给料装置构成,其作用是存储物料和在控制系统的控制下往称料斗加料。

2.称量系统:称量系统是配料机的重要部位,由称料斗、悬挂装置和称量系统传感器、配料控制仪等构成。

3.电控系统:电气控制系统是配料机核心部分,其功能是控制整个配料机的称量、显示、操作工作与完成各种自动配料程序。该系统由配料控制仪和强电回路两部分构成。

产品特点

1.配料精度高:主要元件采用国际品牌的进口零件,配料精度高,效率快

2.微机控制:可根据用户设定的混凝土配合比自动完成多种物料的配料

3.操作简便:该系列产品依照GB10172《混凝土搅拌站技术条件》中的配料系统技术标准设计,操作简便,每次只需按下一个键。

4.多种组合方式:本系列混凝土配料机与相应的混凝土搅拌机组合可组成不同形式与规格的组合搅拌站,是现场生产高质量混凝土的理想设备。



技术参数

混凝土配料机
型号 类别 储料仓个数 称料斗容量 储存斗容量 生产率 配料精度 可配骨料种数 外形尺寸
800 PLD 两仓 0.8 2x3.2 48m³/h ±2% 2 6200x1900x2840
三仓 0.8 3x3.2 48m³/h ±2% 3 9330x1900x2840
1200 PLD 两仓 1.2 2x7.3 60m³/h ±2% 2 6100x2010x3036
三仓 1.2 3x7.3 60m³/h ±2% 3 9885x2100x3361
四仓 1.2 4xx6.6 60m³/h ±2% 4 13460x2800x3600
PLS-A 三仓 1.2 3x7.3 60m³/h ±2% 3 9885x2100x3361
四仓 1.2 4xx6.6 60m³/h ±2% 4 13460x2800x3600
PLS-B 三仓 1.2 3x7.3 60m³/h ±2% 3 9885x2100x3361
四仓 1.2 4xx6.6 60m³/h ±2% 4 13460x2800x3600

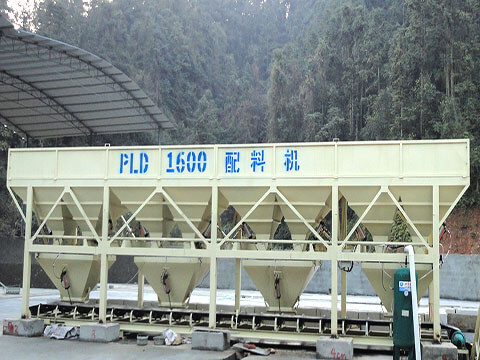

1600 PLD 两仓 1.6 2x6.38 80m³/h ±2% 2 6500x2100x3500
三仓 1.6 3x8.38 80m³/h ±2% 3 9900x2100x3594
四仓 1.6 4x10.0 80m³/h ±2% 4 13900x2250x3640
PLS-A 三仓 1.6 3x8.38 80m³/h ±2% 3 9900x2100x3594
四仓 1.6 4x10.0 80m³/h ±2% 4 12500x2250x3640
PLS-B 三仓 1.6 3x8.38 80m³/h ±2% 3 9900x2100x3594
四仓 1.6 4x10.0 80m³/h ±2% 4 12500x2250x3640

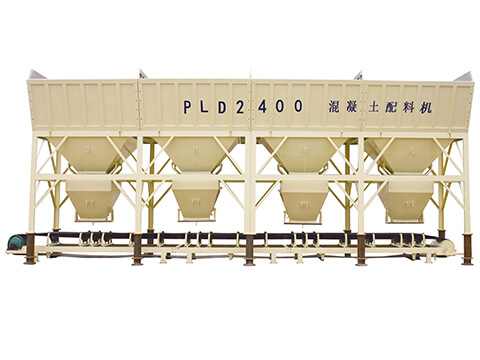

2400 PLD 两仓 2.4 2x10.0 120m³/h ±2% 2 7000x2100x3594
三仓 2.4 3x8.38 120m³/h ±2% 3 10400x2200x3594
四仓 2.4 4x10.8 120m³/h ±2% 4 13900x2250x3840
PLS-A 三仓 2.4 3x8.38 120m³/h ±2% 3 9400x2270x3440
四仓 2.4 4x10.8 120m³/h ±2% 4 13900x2250x3840
PLS-B 三仓 2.4 3x8.38 120m³/h ±2% 3 9400x2270x3440
四仓 2.4 4x10.8 120m³/h ±2% 4 13900x2250x3840
3200 PLD 四仓 3.2 4x15.6 160m³/h ±2% 4 14120x275x4630
4800 PLD 四仓 25 4x25 280m³/h ±2% 4 15800x3900x5080
型号 类别 储料仓个数 称料斗容量 储存斗容量 生产率 配料精度 可配骨料种数 外形尺寸

工作原理

PL系列配料机是一种与搅拌机配套使用的前台自动配料设备,它可根据用户设计的混凝土配合比自动完成砂、石、水泥等多种物料的配料程序的物料储存器。

混凝土配料机上部仓体可由混凝土浇注而成,也可整体做成钢结构,常以地仓式配料机和钢结构配料机进行区分。

一.地仓式配料机,它由石仓主体1、格网2、砂仓主体3、气路部分等组成。上部混凝土储料仓和料斗等构成骨料储料仓。筛网用来筛除骨料中不符合要求的粗骨料,保证设备的正常运转。开关储料斗门可对计量斗配料,储料斗门为弧形门,通过调节斗门与料斗的间隙,能够有效防止料门卡料。压缩气体通过电磁阀到达执行元件气缸活塞两端,使气缸活塞杆动作,从而驱动斗门的开关。

二.钢结构配料机,它由侧板、前板、后板、隔板、主体、筛网等构成。前板、后板、隔板、侧板和储料斗等构成钢结构配料站的骨料储料仓。

钢结构配料站上部由前板、后板、侧板和隔板构成一个四周封闭的仓,各板采用插销连接,运输时各板可以沿骨架上铰链机构放下,方便运输。钢结构配料机储料仓上口部设置的筛网,根据用户的要求而制作,主要避免大石头进入称量斗中。每一个仓下面对应一个称量斗,采用立的秤,保证称量的精确性。该种结构具有上料方便、下料顺畅,结构紧凑,安装快捷,运输方便的特点。配料机中仓体的数量与配制混凝土需要的砂石料种类有关,有3仓、4仓和5仓,一般4仓即可满足使用需要。

昌利建机以过硬的质量、良好的服务赢得广大客户的信赖,昌利建机以较低的价格与广大用户实现共赢!昌利欢迎您来厂参观,充分考察厂家实力后再做决定。昌利销售热线:187 6885 0222
