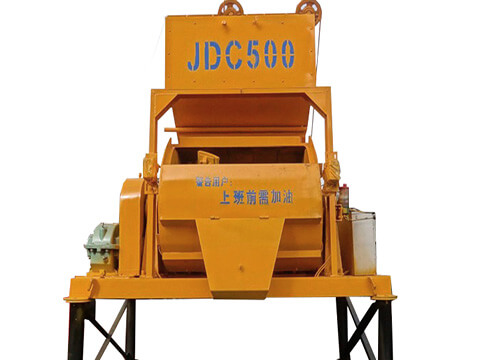

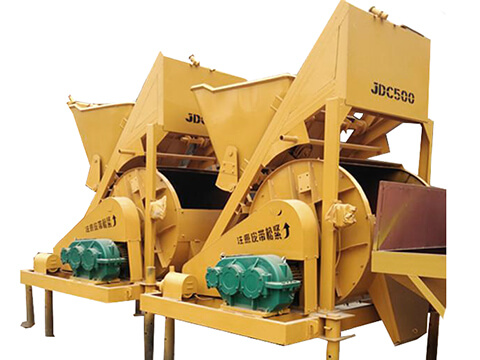

JDC500混凝土搅拌机

JDC500混凝土搅拌机是一种多功能新型搅拌机械,该机不仅能搅拌流动性,塑性及干硬性混凝土,而且能拌制各种灰浆和轻骨料混凝土。固定式搅拌机与一吨机动翻车配套使用更为优异,轮式搅拌机安装于转换工地方便。

昌利建机

产品优势

一.搅拌质量好:JDC500混凝土搅拌机采用国内先的搅拌技术,搅拌能力强;

二.生产效率高:先进的设计,搅拌时间短,出料快;

三.可搅拌多种类型的混凝土:JDC500混凝土搅拌机可搅拌塑性、干硬性、流动性等类型混凝土以及各种砂浆和轻骨料混凝土;

四.使用范围广泛:JDC500混凝土搅拌机可广泛应用于中小型混凝土预制厂及公路、桥梁、水利码头和民用工程的施工;

五.低耗能,低噪音:昌利精湛的工艺使得JDC500混凝土搅拌机不但节能,还能降低工作噪音。

技术参数

公称容量:500升 理论生产率:25-30m³/h
额定进料容量:800升 搅拌轴转速:27.6
骨料大粒径(卵石/碎石):60mm 料斗平均提升速度:19m/min
搅拌时间:30s 供水方式:时间继电器
工作循环次数:70/h

结构简介

JDC500混凝土搅拌机主要由上料系统、搅拌装置搅拌传运系统、卸料机构、供水系统、机架和电气系统等部分组成。

(一)   上料系统

JDC500混凝土搅拌机上料系统主要由提升机构、上料斗、上料架、进料漏斗等部分组成。

首先将JDC500混凝土搅拌机所需物料按顺序装入料斗内。上料时启动上料系统的卷扬机,使卷筒上钢丝绳经滑轮组牵引料斗沿上料架向上运行,当JDC500搅拌机的料斗运行到一定高度时,其斗门底部的一对滚轮进入上料架水平岔道,斗门自动打开便开始卸料。料斗继续上升斗门开到一定角度时终点行程开关控制电机制动,料斗运行停止,此时物料经进料漏斗落入搅拌筒内,同时进行搅拌。

JDC500混凝土搅拌机的上料架由轨道和接长轨道等组成,轨道架采用螺栓与搅拌筒及机架连接。接长轨道用螺栓连接在轨道架上,运输及存入时可拆下。

JDC500混凝土搅拌机的提升机构由制动电动机和三级减速箱及卷筒,钢丝绳等组成。

JDC500混凝土搅拌机的制动电动机可保证料斗在满载情况下在上料架任意位置均能可靠地停止。

(二)   搅拌装置

JDC500混凝土搅拌机的搅拌装置系由搅拌筒,搅拌轴、搅拌叶片和轴端密封等组成。

JDC500混凝土搅拌机的搅拌筒是整体焊接而成,筒内装有二种衬板,其侧衬板12块,弧形衬板77块采用沉头螺钉与简体坚固联接。衬板用耐磨合金铸铁制成,耐磨性好,使用寿命长,由于骨料于衬板接触情况不一样。衬板磨损不均匀,为提高衬板使用时间,可相互调换。

JDC500混凝土搅拌机的搅拌筒中心处水平配置一根搅拌轴,轴上装有两组共6个搅拌叶片。两组叶片分别按左右螺旋形间断布置,靠近筒体侧衬板的是侧叶片,搅拌叶片用螺栓与搅拌臂端部的臂析连接,而搅拌臂根部通过螺栓与搅拌轴上的固定件连接。当搅拌转动时,两组搅拌叶片迫使混合物料做左、右螺旋形运动,即圆周运动和轴向运动,这种搅拌方式料流强烈,可在短时间内拌制成均匀的混凝土。

搅拌时片与衬板的间隙量应不低于4mm,若磨损超过此数值应及时进行调整,以保证搅拌始终处于正常状态。

(三)  传动系统

JDC500混凝土搅拌机的传动系统主要由电动机,搅拌减速箱和联轴器及搅拌轴等组成。电动机直接装在一个固定在机架底盘的端面上,后,动力减速箱,联轴器使搅拌轴转动进行搅拌。

(四)   供水系统

JDC500混凝土搅拌机的供水系统由微型水泵、底阀、吸水管、闸阀、输水管、喷水管等构成。

特点:使水喷到搅拌轴和侧衬板上,这种结构简单水路短,输水喷淋均匀,清洗效果好。

供水量的大小,是采用调节时间继电器的方式来直接控制微型水泵而实现的。

(五)   卸料机构

JDC500混凝土搅拌机的卸料机构采用新型设计高强度齿条、形成滚动式直式翻转快速出料结构。

本机构特点,具有出料快,放料净,也可一次少放或多放少放等优点,不存在关门卡料的现象,本机每班下班后清机很重要,也是清刷方便的机型之一。出料采用蜗轮减速,可大减轻JDC500混凝土搅拌机工人的劳动强度。

(六)   搅拌机机架

JDC500混凝土搅拌机的机架是由底盘、支腿、行走轮胎组成。

机架是底盘上固定上料系统、搅拌装置、搅拌传动系统和供水系统。工具箱安装在底盘内。

固定式机架高度适于一吨机动翻斗车接运混凝土,其接料位置和稳定性,可使JDC500型搅拌机的操作者和司机方便并有安全感,轮式方便于安装或转换施工现场,大大的节约人力物力。

(七)  电气控制系统

JDC500混凝土搅拌机电气控制系统包括搅拌电动、提升电动、微型水泵电机、蜗轮箱出料电机五个行程开关和控制箱,控制箱安放在上料架上位于操作侧。

JDC500混凝土搅拌机的控制线路电压为380v,合上控制臬侧面的电源总开关接通外电源控制箱上方的电源指示灯显示,表示整个线路已供电。控制箱上方还有控制水泵借供水量用的时间继电器,拧动指针位置即是时间(秒)与供水量(升)近似的线性关系,安装后试调一次即可确定。控制箱有四组共十一个控制按钮,按动这些控制按钮即可控制上料,供水、卸料搅拌系统工作。控制装有暗锁,确保安全。

JDC500混凝土搅拌机各电机均为单驱动控制。料斗升、降卸料门开,关有连锁控制。料斗下降到终点位置或上升到卸料位置停止均由料斗行程限位器中的行程开关控制,限位器中,上行程装有两个行程开关,其中一个行程开关处于正常工作状态,另一个行程开关起安全保护作用。
